各种阀门工作原理动态图及试压方法(1)

上海国际泵管阀展览会(简称“上海泵阀展”)是业内高品质的泵管阀展览会,2020年展会规模将超过70,000平方米,汇聚超过1,200家优秀展商,预计迎来60,000多名专业观众莅临参观。展会上会展出许多优秀的泵阀产品,今天我们就来了解一下阀门试压的小知识。



各种阀门试压方法



一般情况下,工业阀门在使用时不做强度试验,但修补过后阀体和阀盖或腐蚀损伤的阀体和阀盖应做强度试验。对于安全阀,其整定压和回座压力及其他试验应符合其说明书和有关规程的规定。阀门安装应作强度和密封性试验。低压阀门抽查20%,如不合格应100%的检查;中、高压阀门应100%的检查。阀门试压常用的介质有水、油、空气、蒸汽、氮气等,各类工业阀门含气动阀门的试压方法如下:



球阀



标准gb/t21465-2008《阀门术语》中定义为:启闭件(球体)由阀杆带动,并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制,其中硬密封v型球阀其v型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀按照驱动方式分为:气动球阀,电动球阀,手动球阀。





 球阀的试压方法 :



气动球阀的强度试验应在球体半开状态下进行。



① 浮动式球阀密封性试验:将阀处于半开状态,一端引入试验介质,另一端封闭;将球体转动几次,阀门处于关闭状态时打开封闭端检查,同时检查填料和垫片处密封性能,不得有渗漏现象。然后从另一端引入试验介质,重复上述试验。



②固定式球阀密封性试验:在试验前将球体空载转动几次,固定式球阀处于关闭状态,从一端引人试验介质至规定值;用压力表检查引入端密封性能,使用压力表精度0.5~1级,量程为试验压力的1.5倍。在规定时间内,没有降压现象为合格;再从另一端引入试验介质,重复上述试验。然后,将阀门处于半开状态,两端封闭,内腔充满介质,在试验压力下检查填料和垫片处,不得有渗漏。



③ 三通球阀应在各个位置上进行密封性试验。



止回阀

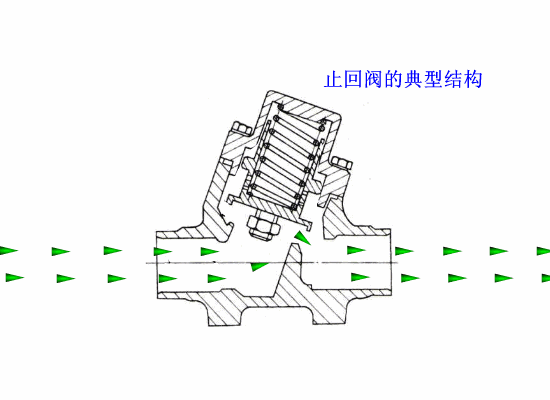

止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。





 止回阀的试压方法:



止回阀试验状态:升降式止回阀阀瓣轴线处于与水平垂直的位置;旋启式止回阀通道轴线和阀瓣轴线处于与水平线近似平行的位置。



强度试验时,从进口端引入试验介质至规定值,另一端封闭,看阀体和阀盖无渗漏为合格。



密封性试验从出口端引入试验介质,在进口端检查密封面处,填料和垫片处无渗漏为合格。



隔膜阀



隔膜阀的结构形式与一般阀门大不相同,是一种新型的阀门,是一种特殊形式的截断阀,它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,现广泛使用在各个领域。常用的隔膜阀有衬胶隔膜阀、衬氟隔膜阀、无衬里隔膜阀、塑料隔膜阀。



隔膜阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜,其关闭件是与隔膜相连接的一种压缩装置。阀座可以是堰形,也可以是直通流道的管壁。隔膜阀的优点是其操纵机构与介质通路隔开,不但保证了工作介质的纯净,同时也防止管路中介质冲击操纵机构工作部件的可能性。此外,阀杆处不需要采用任何形式的单独密封,除非在控制有害介质中作为安全设施使用。隔膜阀中,由于工作介 质接触的仅仅是隔膜和阀体,二者均可以采用多种不同的材料,因此该阀能理想地控制多种工作介质,尤其适合带有化学腐蚀性或悬浮颗粒的介质。隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制,它的工作温度范围大约为-50~175℃。隔膜阀结构简单,只由阀体、膜片和阀头组合件三个主要部件构成。该阀易于快速拆卸和维修,更换隔膜可以在现场及短时间内完成。



 隔膜阀的试压方法:



隔膜阀强度试验从任一端引入介质,开启阀瓣,另一端封闭,试验压力升至规定值后,看阀体和阀盖无渗漏为合格。然后降压至密封性试验压力,关闭阀瓣,打开另一端进行检查,无渗漏为合格。



减压阀



减压阀是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。



 减压阀的试压方法:





① 减压阀的强度试验一般以单件试验后组装,亦可组装后试验。强度试验持续时间:dn<50mm/min;dn65~150mm>2min;dn>150mm>3min。波纹管与组件焊接后,应用减压阀后最高压力的1.5倍、用空气进行强度试验。



②密封性试验时按实际工作介质进行。用空气或水试验时,以公称压力的1.1倍进行试验;用蒸汽试验时,以工作温度下允许的最高工作压力进行。进口压力与出口压力之差要求不小于0.2mpa。试验方法为:进口压力调定后,逐渐调节该阀的调节螺钉,使出口压力在最大与最小值范围内能灵敏地、连续地变化,不得有停滞、卡阻现象。对蒸汽减压阀,当进口压力调走后,关闭阀后截断阀,出口压力为最高和最低值,在2min内,其出口压力的升值应符合表4.176—22中规定,同时,阀后管道容积符合表4.18中规定为合格;对水、空气减压阀,当进口压力调定后,出口压力为零时,关闭减压阀进行密封性试验,在2min内无泄漏为合格。
