电厂常用的阀门有哪些?用在哪儿?这次真的总结全了

在火电厂中,配用阀门电动装置进行操作的阀门种类主要有闸阀、截止阀、蝶阀和球阀等。阀门代号如下所示:



阀门类别闸阀截止阀止回阀节流阀球阀 蝶阀给水分配阀减温减压阀
代号zjhlqdfc
阀门类别隔膜阀安全阀调节阀旋塞阀减压阀疏水阀水位计(平衡容器减温减压装置
代号gatxy  sbw

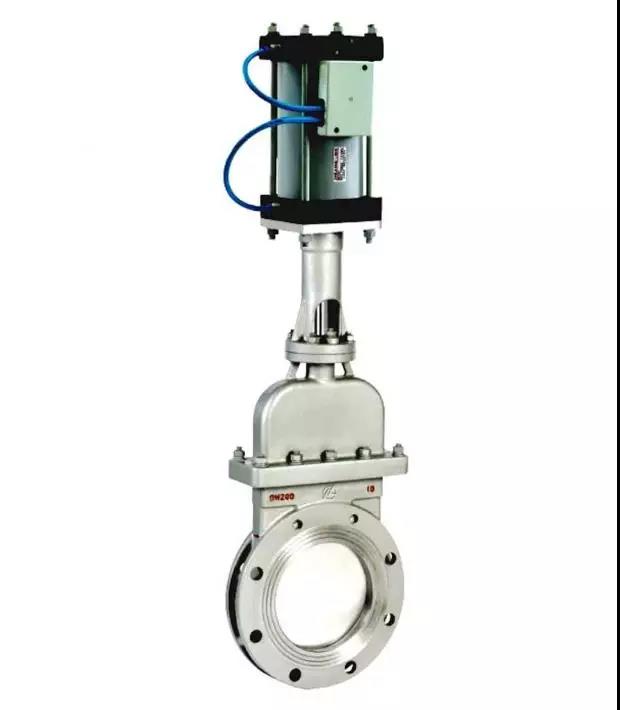

(1)闸阀



 闸阀的启闭件是闸板形的,闸板沿着与流体流向相垂直的方向作直线运动,截断或开启流体流动的通道,它是火电厂中大口径管道上(dg大于100mm)使用的主要阀门。闸阀的作用是利用阀瓣沿通路中心的垂直线方向移动来实现开启或关闭管道通路。闸阀的主要启闭零件是阀瓣和阀座。闸阀的构造主要由阀门、阀盖、支架、阀杆、阀座、闸板及其它零件组成。闸阀按阀瓣的结构形状可分为楔式闸阀和平行式闸阀两大类。根据闸阀启闭时阀杆运动情况的不同,闸阀又可分为明杆式和暗杆式两大类。闸阀的特点和用途:闸阀的优点是流动阻力小,开闭较省力,不受介质流向的限制,介质可以两个方向流动,结构尺寸较小,全开时密封面受介质冲蚀小。缺点是结构复杂,高度尺寸较大,开启需一定的空间,开闭时间长,开闭时密封面容易受冲蚀和擦伤。闸阀的应用范围是由其特点决定的,一般用于公称通径大于100mm的管道上,作切断作用。

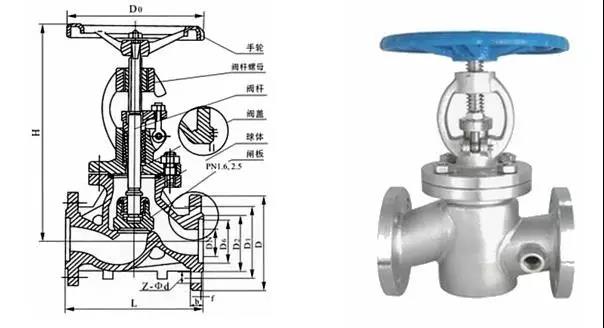

(2)截止阀



截止阀的启闭件是塞形的阀瓣,阀瓣上下作直线运动,去截断或开启流体流动的通路。它是火电厂中使用得较多的一种阀门,dg在100mm以下的管道上几乎全部使用截止阀。截止阀的阀瓣由平面和锥面等密封形式。截止阀的特点和用途:截止阀的特点是操作可靠,开启高度小,关闭严密,启闭时间短,易于调节或截断流量。但其流体阻力大,开启、关闭力较大,且随着通道截面积的增大而迅速增加,制成通路截面积较大而又十分可靠的截止阀是很困难的,因此,截止阀一般口径在200mm以下,主要应用于蒸汽管道上,主要用来切断管道介质用。截止阀有方向性,安装必须注意。

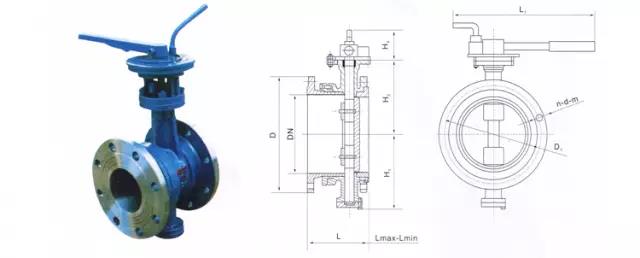

(3)蝶阀



蝶阀的启闭件是一个圆盘形的蝶板,它通过围绕座内的轴旋转来开启与关闭阀门,蝶板从全开到全关的旋转角度通常小于90度,蝶阀不适用于高温高压介质。蝶阀主要由阀体、阀门板、阀杆与驱动装置组成,旋转手柄使驱动装置带动阀门板绕阀体内一固定轴旋转,由转动角度大小来达到启闭和节流目的。蝶阀的特点是结构简单,重量轻,维修方便。在电厂中,多用于低温低压的循环水管道系统中。

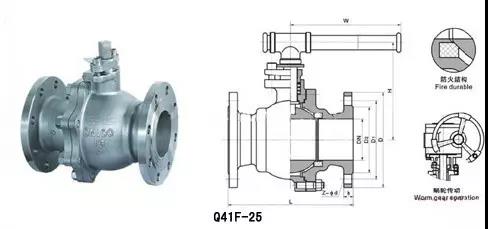

(4)球阀



 球阀的启闭件是一个有孔的球体,球体以阀体中心线为轴作旋转运动,来截断或开启流体流动的通道。阀门从全开到全关,阀杆的旋转角为90度。球阀适用于高压介质,但工作温度有一定限制。

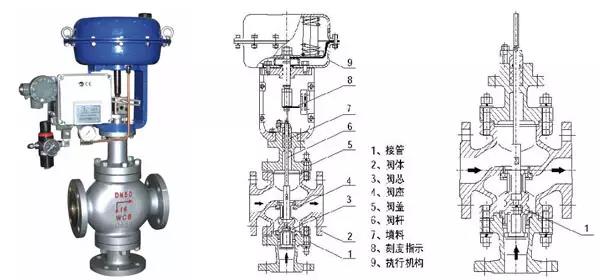

(5)调节阀



通过阀瓣的旋转或升降改变通道截面积,从而改变介质流量和压力的阀门叫调节阀。按工作原理可分为回转式调节阀和升降式调节阀。

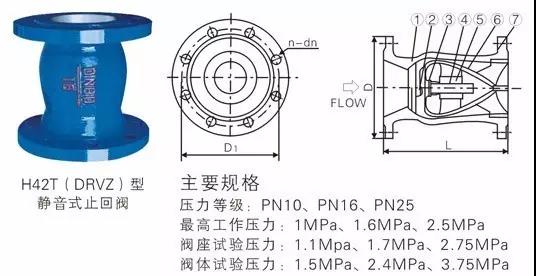

(6)止回阀



又称逆止阀或单向阀,主要用途是靠介质的力量自动关闭阀瓣,防止管道内的介质倒流,避免事故发生。它广泛用于各类泵的出口管路、给水管路、抽汽管路、疏水管路,以及其它不允许介质倒流的管路上。按结构分为升降式、旋启式和蝶式。

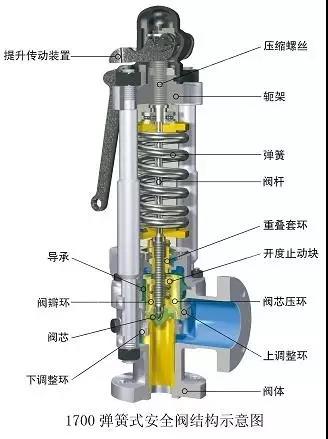

(7)安全阀



安全阀是一种保护类阀门用于各种承压容器和管路系统上,以防压力过分升高超过规定数值时,能自动开启,将过剩的介质排放到低压系统或大气中去,将压力降低,使设备免于破坏,当压力恢复到规定数值时安全阀又能自动关闭。安全阀的按作用是在阀瓣上的载荷型式可分为弹簧式、杠杆重锤式脉冲式和液压控制式等几种。按开启高度的不同分为微启式和全启式。

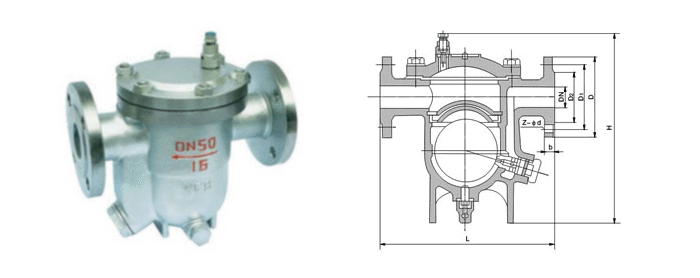

(8)疏水阀



疏水阀的作用是能自动、间歇排除蒸汽管道及蒸汽设备系统中的冷凝水并能防止蒸汽泄出。
